CR ARCO SUR

CAPTACIÓN, ACONDICIONAMIENTO Y DISTRIBUCIÓN

CAPTACIÓN:

EDAR MAR MENOR SUR

Aprovechamiento de aguas regeneradas: 4.864.120 m3/Año

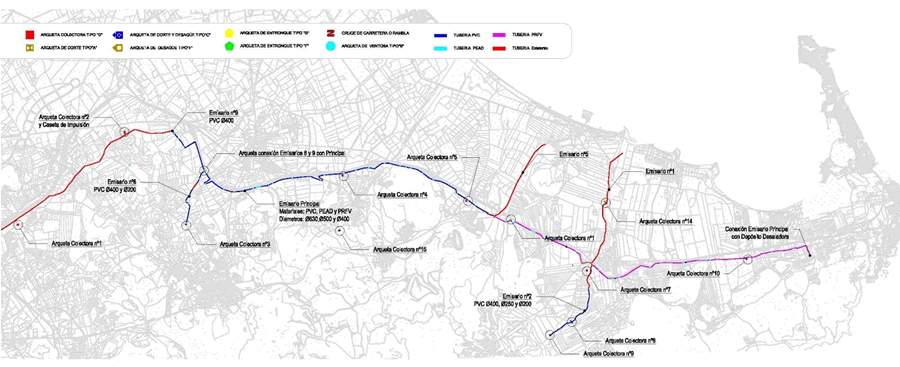

Canal de Captación de las aguas procedentes de la EDAR Mar Menor Sur

“DRENES” ACUÍFERO CUATERNARIO

Aguas procedentes de Drenajes Acuífero Costero: 1.029.788 m3/Año

Red de Evacuación de Agua Salobre

“Drenes” ubicados en el Acuífero Costero del Mar Menor

ACONDICIONAMIENTO  Y DESALACIÓN DE AGUAS:

DESCRIPCIÓN DEL PROCESO:

Pretratamiento mediante ultrafiltracion:

  • 4 trenes de dos casettes, cada uno,  con  55 módulos  de membranas de fibra hueca, (zeeweed 1000 fibra de membrana ge water) marca zenon.(400 m3/h)

  • 6 bastidores de ultrafiltración a presión, con  60 módulos de membranas por bastidor. (x-flow aquaflex 55. Norit-pentair)(1200 m3/ hora)

Desalación:

  • 8 bastidores para desalación de aguas salobres en doble etapa de 3500 m3/ dia de capacidad de producción.

Capacidad anual de desalacion 10,22 hm3/año

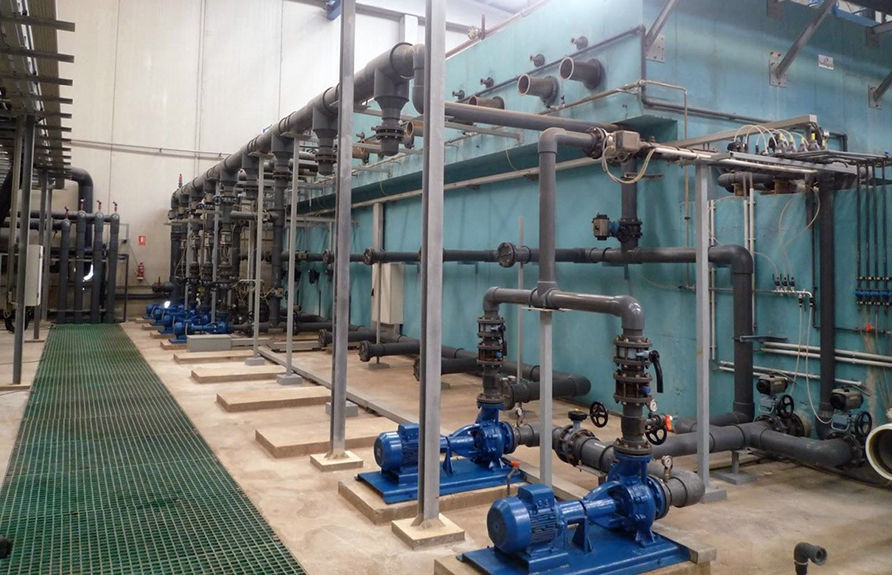

Ultrafiltración ZENON

Ultrafiltración NORIT

DISTRIBUCIÓN:

RED DE DISTRIBUCIÓN, AUTOMATISMOS Y BALSAS DE REGULACIÓN

Para distribuir el agua objeto de la Concesión a las distintas zonas de la Comunidad de Regantes, se aprovecha la tubería-colector de impulsión existente, mediante la conexión a la misma de los distintos ramales de distribución (red secundaria).


Se han ejecutado 10 ramales de distribución de agua de riego en tubería de PVC, con junta elástica de diámetros 315 y 400 mm y timbrajes variables entre 6 y 16 atm.
Estos ramales se conectarán a la tubería de impulsión existente.


Las obras comprenden las siguientes actuaciones:

  • Red de distribución secundaria de 19.703 m de longitud a base de tubería de PVC de diámetros 315 y 400mm.

  • Veintitrés arquetas de hidrantes distribuidas en los ramales, para dotar de agua a los comuneros.

  • Automatización y control de la red de riego primaria y secundaria.

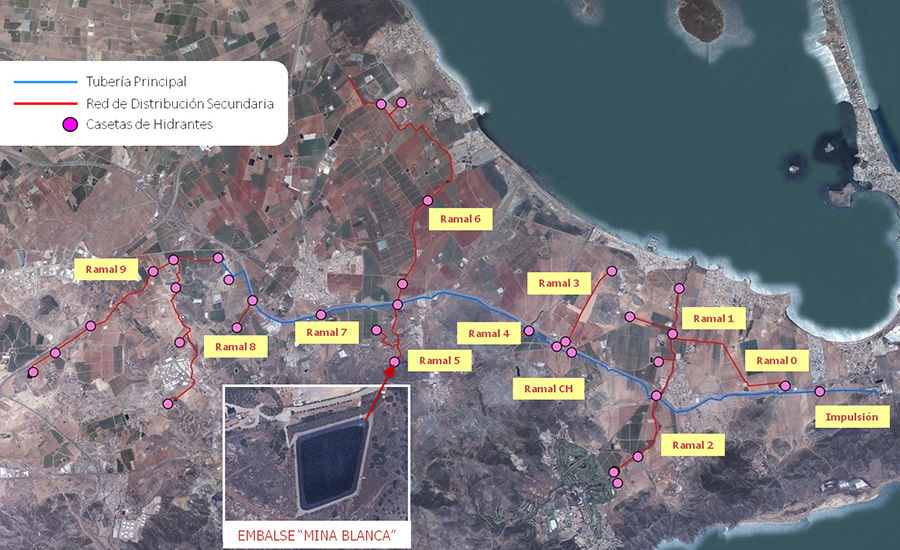

Red de Distribución Automatismos y Balsas de Regulación

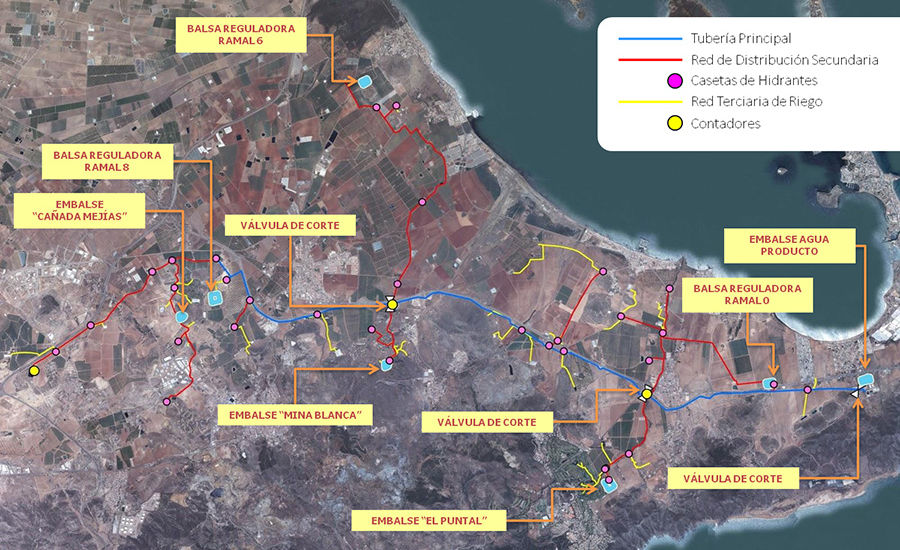

Red de tuberías terciarias, embalse de regulación y obras complementarias
